El mercado automotriz mundial requiere soluciones de reparación rentables pero duraderas para mantener el costo bajo control y al mismo tiempo mantener estándares de calidad y requisitos de tiempo de funcionalidad muy altos.

Solicita asesoría gratuita

55 5876-9462

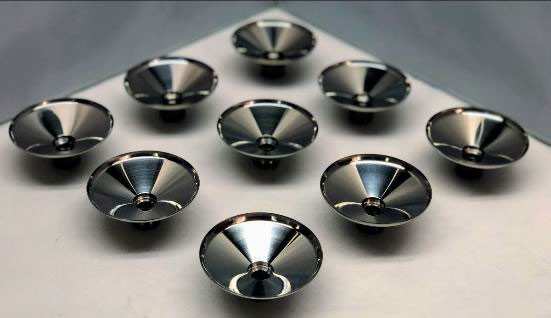

1. Servicio de Ingeniería Especializada

Reparamos turbinas y copas para más de 200 sitios especializados en la aplicación de pintura automotriz y de proveedores.
Esto nos permite ver puntos en común entre las causas de falla y desarrollar estrategias para mejorar
– Vida útil
– Tiempo de ciclo
– Calidad en acabado
– Ahorro en costos

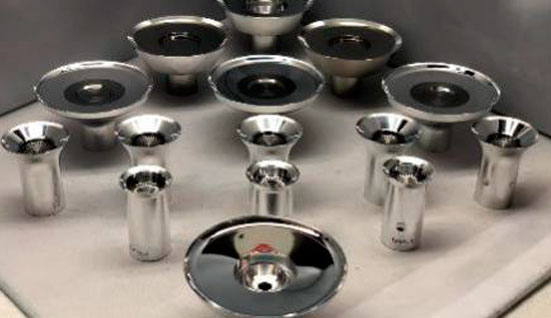

2. Reparacion de las causas de falla en las copas

Las copas deben reemplazarse por varias razones; en todo el mundo. Hemos observado las siguientes 3 causas principales de falla
• Desgaste por el uso
• Defectos en borde de la copa debido a inadecuada manipulación
• Golpes

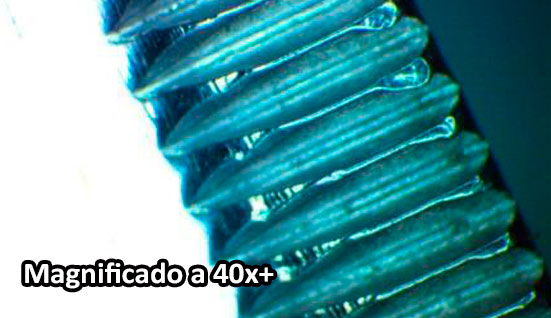

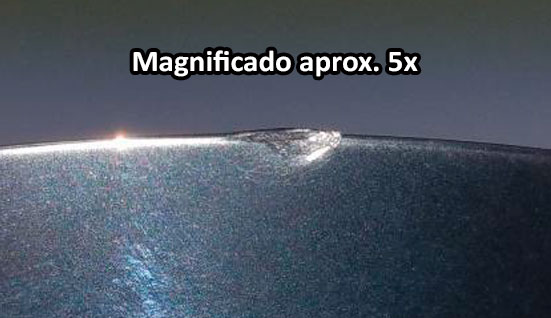

3. Reparación de los defectos en canto por manipulación inadecuada en copas

• Las muescas, abolladuras y diversos defectos en el canto se producen comúnmente durante la inadecuada manipulación cuando se retira la copa del robot, la limpieza, etc. Ya sea que el material sea ALUMINIO O TITANIO, la copa se abolla fácilmente cuando se deja caer al suelo o incluso en un ciclo de limpieza
• Los defectos en los bordes pueden ser difíciles de detectar, pero deben repararse de inmediato, ya que crearán problemas críticos con la atomización y la destrucción de la turbina debido al desequilibrio

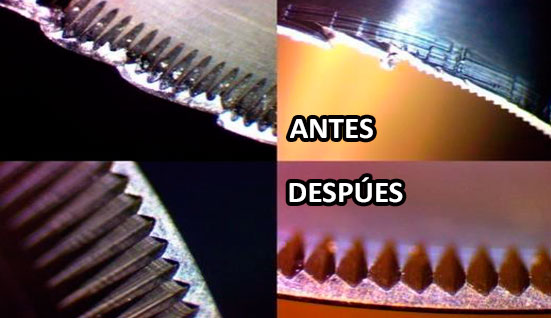

4. Reparación de defectos en el canto por caídas

Las abolladuras más grandes por golpes son más evidentes, pero con los avances en la tecnología de reparación, la copa también se puede reparar sin reducir el tamaño total.

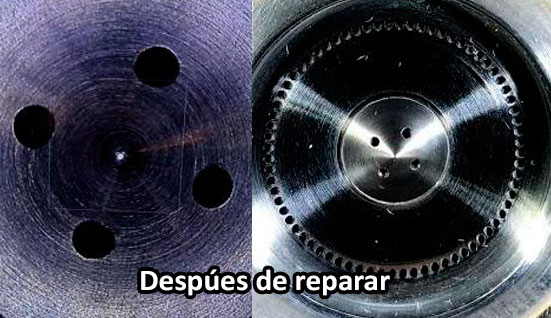

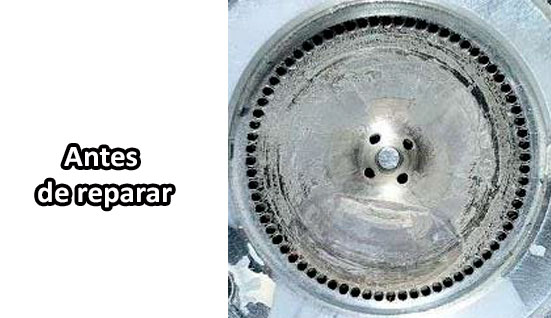

5. Reparación del desgaste severo por el uso

• Comúnmente, la pintura abrasiva está causando un desgaste severo en las áreas alrededor del disco de distribución de pintura, incluido el pináculo (cono) en la parte posterior.
• El desgaste excesivo en esta zona puede causar una distribución desigual de la pintura hacia el borde de la copa.
• Una reparación del pináculo a menudo incluye una adecuación con material de titanio más duro y duradero (pero liviano).

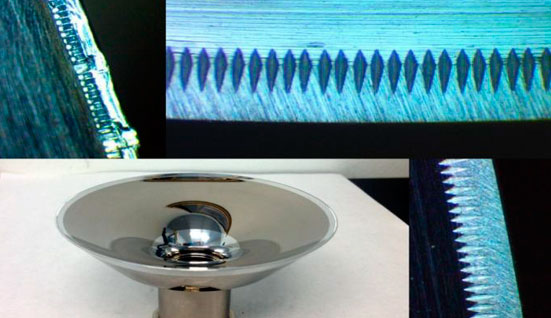

6. Defectos en canto por abolladuras

Los defectos en los cantos se soldan (para mantener la dimensión original) y se vuelven a maquinar para obtener el perfil adecuado.

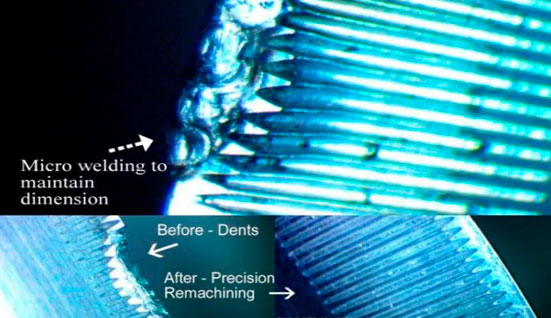

7. Conservar la condición dimensional original

8. Ejemplo de reparaciones

9. El Servicio de Ingeniería Especializada

RELCO cuenta con una amplia experiencia en la industria del acabado y conocemos todas las áreas críticas de lo que es la aplicación, lo que le da la confianza de que su equipo será reparado y probado con exactitud.

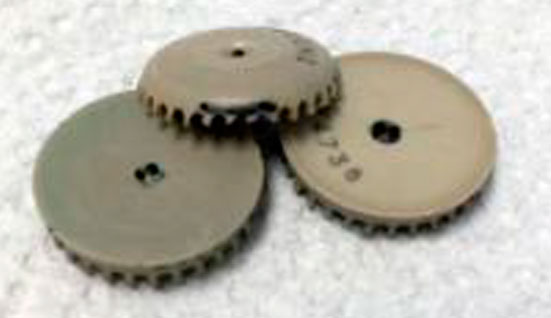

Discos distribuidores de pintura
• Tolerancias en la holgura
• Índice de caudal
• Inspección y reparación de daños

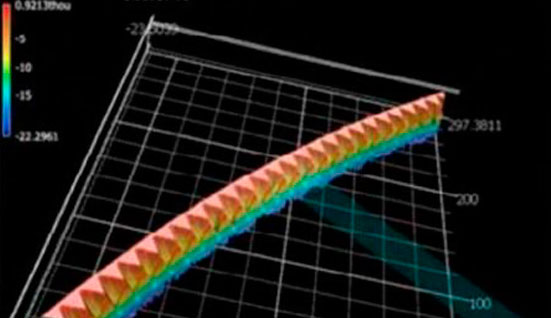

10. Servicio de validación de copas antes del embarque

• Inspección visual:
– Condición del canto
– Serrateado (inspeccionar visualmente cada uno desde dos perspectivas)
• Inspección cuantitativa:
– Tamaño: Altura, diámetro
– Acabado
– Longitud serrateada, ancho, ángulo de serrateado
– Perfil de línea (cara de copa)
– Concentricidad (abocinado/progresivo)
– Balance (ISO G1 spec) a 65,000 RPM (puede depender de los requisitos de uso)
– Holgura del difusor, flujo de aire del difusor

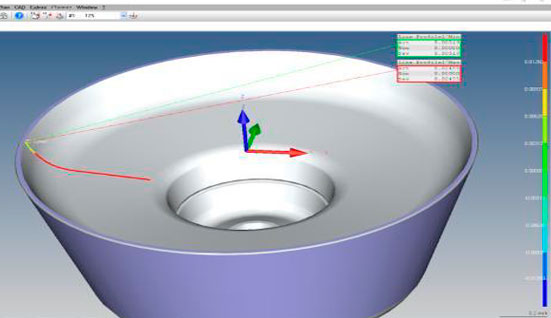

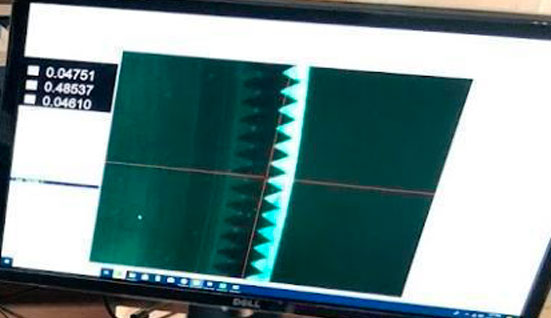

11. Métodos de Inspección

Las inspecciones detalladas cuantitativas consisten en:
– Medición coordinada
– Medición e inspección precisa utilizando técnicas con multisensor (sonda y óptica)
– Indicadores personalizados de precisión y optica.
– Gages de precisión.

Esto garantiza prolongar los tiempos de funcionamiento, acabados repetibles y tasas de defectos extremadamente bajas.

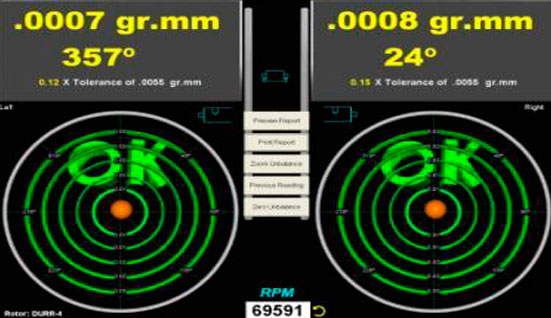

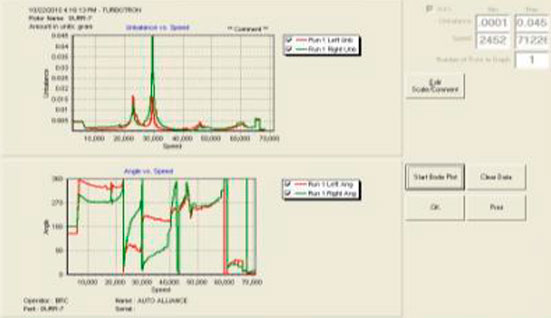

12. Servicio de pruebas de balanceo y precisión

Se utiliza un equipo de balanceo preciso de última generación para garantizar que todas las piezas estén balanceadas según las especificaciones más altas disponibles, lo que permite prolongar la vida útil.
